Descrição da Função do Produto

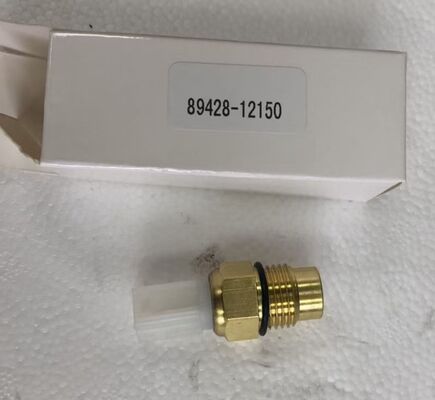

O interruptor de temperatura do ventilador do radiador (número da peça 89428-12150) é um componente crítico do sistema de arrefecimento do motor do seu veículo Toyota. Sua função principal é monitorar a temperatura do líquido de arrefecimento e ativar automaticamente o ventilador de arrefecimento do radiador quando o motor atinge um limite de temperatura predefinido. Quando a temperatura do líquido de arrefecimento sobe até o ponto de acionamento (geralmente em torno de 90°C a 92°C), o interruptor fecha o circuito elétrico, energizando o relé do ventilador do radiador e ligando o ventilador de arrefecimento. Quando a temperatura cai para o ponto de desligamento (geralmente em torno de 85°C a 87°C), o interruptor abre o circuito, desligando o ventilador. Esta operação automática mantém a temperatura ideal de funcionamento do motor, evita o sobreaquecimento e garante uma combustão eficiente do combustível. Este interruptor é do tipo contato unipolar normalmente fechado com rosca M16 x 1.5 e um conector branco quadrado.

Sintomas Comuns de Falha no Interruptor de Temperatura do Ventilador do Radiador

Se você estiver experimentando algum dos seguintes sintomas, seu interruptor de temperatura do ventilador do radiador pode estar falhando e precisar de substituição:

• Superaquecimento do motor em marcha lenta ou em baixas velocidades: O medidor de temperatura sobe acima do normal quando o veículo está parado ou se movendo lentamente, mas retorna ao normal ao dirigir em velocidade. Isso indica que o ventilador não está ativando quando necessário

• Ventilador do radiador funciona continuamente: O ventilador de arrefecimento permanece ligado o tempo todo, mesmo quando o motor está frio. Isso indica que o interruptor está travado na posição fechada

• Ventilador do radiador nunca ativa: O medidor de temperatura sobe perigosamente alto, mas o ventilador nunca liga. Isso indica que o interruptor falhou na posição aberta

• Medidor de temperatura flutua anormalmente: O medidor de temperatura do líquido de arrefecimento oscila rápida ou erraticamente, sugerindo operação inconsistente do ventilador

• Fusível do ventilador de arrefecimento queimado: O fusível do circuito do ventilador queima repetidamente, potencialmente causado por um interruptor em curto

• Desempenho do ar condicionado degrada em baixas velocidades: O ar condicionado se torna menos eficaz quando o veículo está parado devido ao fluxo de ar insuficiente através do condensador

Se você confirmou esses sintomas através de inspeção, a substituição do interruptor de temperatura do ventilador do radiador é a solução recomendada.

Como Diagnosticar um Interruptor de Temperatura do Ventilador do Radiador Defeituoso

Antes de comprar uma substituição, realize estas verificações simples para confirmar que o interruptor de temperatura do ventilador do radiador é o problema:

• Inspeção Visual: Localize o interruptor no radiador ou na carcaça do termostato. Inspecione vazamentos de líquido de arrefecimento ao redor das roscas, corrosão no conector ou fiação danificada

• Teste de Operação do Ventilador: Ligue o motor e deixe-o em marcha lenta até atingir a temperatura de operação. Observe se o ventilador do radiador ativa quando o medidor de temperatura atinge a faixa normal. Se não, o interruptor pode estar defeituoso

• Teste de Continuidade: Desconecte o conector do interruptor e use um multímetro para verificar a continuidade entre os terminais do interruptor. À temperatura ambiente (frio), o interruptor deve apresentar continuidade (normalmente fechado). Quando aquecido até a temperatura de desligamento, a continuidade deve ser interrompida

• Teste com Fio de Jumper: Com a ignição ligada, desconecte o conector do interruptor e jumper os terminais. Se o ventilador ativar, o circuito e o relé estão funcionais, e o interruptor é a falha provável

Atributos do Produto

Localização do Componente e Função Principal

Localização: O interruptor de temperatura do ventilador do radiador é tipicamente montado no radiador ou na carcaça do termostato, com a sonda roscada estendendo-se para o fluxo de líquido de arrefecimento. Ele é posicionado em um ponto onde pode sentir com precisão a temperatura do líquido de arrefecimento à medida que ele sai do motor ou entra no radiador.

Conexões: O interruptor se conecta ao sistema elétrico do veículo através de um conector de pino único (branco, formato quadrado). O interruptor é rosqueado na passagem do líquido de arrefecimento com uma rosca M16 x 1.5. Quando o líquido de arrefecimento atinge a temperatura de acionamento, os contatos internos fecham, completando o circuito para o relé do ventilador. Uma arruela de vedação ou junta é usada para evitar vazamentos de líquido de arrefecimento no ponto de montagem.

Função Principal: O interruptor de temperatura do ventilador do radiador serve como controle primário para a operação do ventilador de arrefecimento do motor. Ele monitora continuamente a temperatura do líquido de arrefecimento e fornece um sinal de ligar/desligar para o relé do ventilador. Esta operação automática garante que o ventilador funcione apenas quando necessário, mantendo a temperatura ideal do motor e minimizando a operação desnecessária do ventilador que pode consumir energia elétrica e aumentar o ruído. O interruptor opera em um princípio de contato normalmente fechado, abrindo o circuito quando a temperatura cai para o ponto de desligamento.

Conteúdo da Embalagem

1 x Interruptor de Temperatura do Ventilador do Radiador (Número da Peça 89428-12150). Nota: Arruela de vedação, conector elétrico e hardware de montagem NÃO estão incluídos, a menos que declarado. Por favor, confirme a compatibilidade com o modelo e ano do seu veículo antes de comprar.

Guia de Instalação Passo a Passo

Este guia de instalação foi projetado para ajudá-lo a substituir seu interruptor de temperatura do ventilador do radiador com confiança. Antes de começar, certifique-se de que o motor esteja completamente frio e o veículo estacionado em terreno plano. Você precisará das seguintes ferramentas: chave de 17mm, multímetro e líquido de arrefecimento.

Passo 1: Certifique-se de que o motor esteja completamente frio. Coloque um recipiente sob o interruptor para coletar qualquer líquido de arrefecimento que possa drenar.

Passo 2: Desconecte o conector elétrico do interruptor pressionando a aba de liberação.

Passo 3: Remova o interruptor antigo usando uma chave de 17mm. Gire no sentido anti-horário para soltar.

Passo 4: Limpe as roscas de montagem no radiador ou na carcaça do termostato. Inspecione a superfície de vedação quanto a danos.

Passo 5: Instale o novo interruptor com uma nova arruela de vedação. Aperte firmemente, mas não aperte demais.

Passo 6: Reconecte o conector elétrico até que ele clique no lugar. Complete o sistema de arrefecimento com a mistura de líquido de arrefecimento correta. Sangre o ar do sistema.

Passo Crítico: Ligue o motor e deixe-o atingir a temperatura de operação. Observe se o ventilador do radiador ativa quando o medidor de temperatura atinge a faixa normal. Verifique se há vazamentos de líquido de arrefecimento ao redor do interruptor.

Dica Profissional: Ao substituir o interruptor, sempre use uma nova arruela de vedação. Limpe os terminais do conector e aplique graxa dielétrica para evitar corrosão. Verifique o relé e o fusível do ventilador se o ventilador ainda não operar.

Mitos Comuns Sobre Interruptores de Ventilador do Radiador

Mito 1: O interruptor do ventilador e o sensor de temperatura do líquido de arrefecimento são a mesma coisa.
Fato: O interruptor do ventilador controla a operação do ventilador do radiador e é tipicamente um interruptor de ligar/desligar de pino único. O sensor de temperatura do líquido de arrefecimento (ECT) envia dados de temperatura para o ECM para injeção de combustível e operação do medidor e é geralmente um sensor de dois pinos. São componentes separados com funções diferentes.

Mito 2: Se o ventilador funcionar, o interruptor está bom.
Fato: Um interruptor pode falhar na posição fechada, fazendo com que o ventilador funcione continuamente. Isso consome a bateria e pode mascarar outros problemas do sistema de arrefecimento. O interruptor deve ser testado para operação aberta e fechada.

Mito 3: Qualquer interruptor de temperatura servirá.
Fato: Os interruptores de temperatura são específicos para cada veículo e devem corresponder ao tamanho da rosca, tipo de conector e faixa de temperatura de operação. Este interruptor é projetado especificamente para aplicações Toyota compatíveis com rosca M16 x 1.5 e faixa de 87°C–92°C.

Garantia de Qualidade e Compromisso de Serviço

Garantia de Qualidade:
Cada componente é fabricado sob processos de produção controlados para garantir precisão dimensional e integridade do material consistentes. Cada unidade passa pelas seguintes verificações de qualidade antes da embalagem:

• Inspeção dimensional – tamanho da rosca, tipo de conector e dimensões do corpo são verificados em relação às especificações de projeto

• Teste de comutação – temperaturas de ativação e desativação são testadas

• Verificação de integridade da vedação – integridade da vedação é confirmada

• Inspeção de acabamento superficial – qualidade da superfície e proteção contra corrosão são verificadas visualmente

Proteção da Embalagem:
Cada interruptor de temperatura é embalado individualmente em embalagem protetora para evitar contaminação e danos físicos durante o armazenamento e transporte. A embalagem inclui uma etiqueta clara com o número da peça para fácil identificação.
