Descrição da função do produto

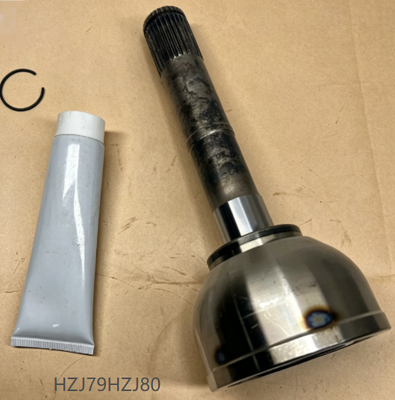

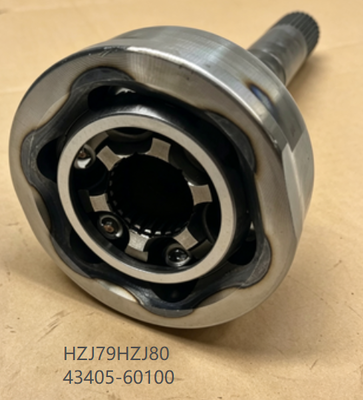

O eixo externo do eixo dianteiro (número de peça 43405-60100) é um componente crítico do eixo dianteiro e do sistema de transmissão do seu Toyota Land Cruiser Série 70. Sua principal função é transmitir o torque rotacional do diferencial dianteiro para o cubo da roda dianteira, permitindo o fornecimento de potência às rodas dianteiras em operação com tração nas quatro rodas. Este conjunto de eixo externo incorpora uma junta de velocidade constante (CV) Birfield no lado externo (roda), que permite que o eixo transmita potência suavemente enquanto acomoda os ângulos de direção das rodas dianteiras. Para os modelos Land Cruiser Série 70 equipados com eixos dianteiros sólidos, um semi-eixo externo funcionando corretamente é essencial para um engate confiável da tração nas quatro rodas, fornecimento de potência suave e operação segura do veículo. Este componente foi projetado de acordo com as especificações de fábrica, garantindo ajuste adequado e desempenho confiável.

Guia de diagnóstico faça você mesmo

Como saber se o eixo externo do eixo dianteiro precisa de substituição:

Procure estes sinais comuns:

1. Barulho de clique ao virar– Som de clique metálico durante curvas fechadas, especialmente em baixa velocidade

2. Vibração durante a condução– Vibração sentida no chão ou no volante, aumentando com a velocidade

3. Vazamento de graxa- Graxa lançada no compartimento interno da roda por causa de uma bota CV rasgada

4. Folga excessiva na roda dianteira– A roda se move quando balançada manualmente, indicando junta homocinética desgastada

5. Dificuldade de direção com bloqueio total– Sensação de trituração ou emperramento ao dirigir para bloqueio total

💡Inspeção rápida:Com o veículo em solo nivelado, gire o volante totalmente e inspecione os foles do eixo dianteiro quanto a rachaduras, rasgos ou vazamento de graxa. Faça um test drive em um círculo fechado em baixa velocidade e ouça ruídos de clique. Folga excessiva na roda dianteira quando levantada pode indicar desgaste da junta Birfield.

Atributos do produto

Localização do componente e função principal

Localização:O eixo externo do eixo dianteiro está localizado dentro da carcaça do eixo dianteiro e do conjunto da junta de direção. Ele se estende da engrenagem lateral do diferencial dianteiro (interno) através da carcaça do eixo, emergindo na junta de direção onde se conecta ao cubo da roda (externo). A junta homocinética Birfield é posicionada dentro do conjunto da junta de direção, delimitada pelo eixo da articulação e pelo retentor do retentor de óleo.

Conexões:A extremidade interna do eixo engata na engrenagem lateral do diferencial dianteiro através de estrias. A extremidade externa (caixa da junta homocinética) engata nas estrias do flange de acionamento do cubo da roda. A junta homocinética permite que o eixo gire enquanto a junta de direção gira para direção. O eixo é suportado por uma bucha dentro do eixo articulado e vedado por retentores de óleo em ambas as extremidades. Em modelos com flanges de acionamento (sem cubos de travamento), as estrias externas engatam diretamente no flange de acionamento.

Função principal:O semi-eixo externo desempenha duas funções críticas: (1) transmitir torque rotacional do diferencial dianteiro para o cubo da roda dianteira para operação de tração nas quatro rodas e (2) permitir que as rodas dianteiras girem enquanto mantém o fornecimento de potência em velocidade constante através da junta homocinética Birfield. A junta homocinética permite uma transmissão de potência suave em vários ângulos de direção, sem vibração ou emperramento. Este eixo foi projetado especificamente para aplicações apenas com flanges de acionamento e não funciona com cubos de travamento automático ou manual, pois o passo da estria externa é diferente.

Quando esta parte é mais importante

Este eixo externo do eixo dianteiro é particularmente importante para veículos que são:

• Usado para condução off-road ou terrenos acidentados – essas condições impõem alto impacto e cargas de articulação no eixo dianteiro e nas juntas homocinéticas

• Operado frequentemente no modo 4WD – o fornecimento constante de potência através do eixo dianteiro acelera o desgaste nas estrias do eixo e nos componentes da junta homocinética

• Condução com cargas pesadas ou reboque – o peso adicional aumenta o estresse no sistema de transmissão

• Veículos de alta quilometragem onde os componentes originais do eixo se desgastaram ao longo do tempo

• Veículos com flanges de transmissão onde as estrias externas engatam diretamente no flange do cubo

Nessas condições, o semi-eixo externo trabalha mais e é mais suscetível ao desgaste, tornando a inspeção regular e a substituição oportuna essenciais para uma operação confiável e segura do 4WD.

Diretrizes de instalação

Ferramentas normalmente necessárias:

• Conjunto de chaves de caixa (métricas, para serviço pesado)

• Chave de torque

• Separador de junta esférica

• Prensa de rolamento / conjunto de deriva

• Luvas de segurança e proteção para os olhos

Referência geral de instalação (siga sempre o manual de serviço específico do veículo):

Importante:

• Este procedimento requer ferramentas especializadas e experiência.A instalação inadequada pode resultar em perda de direção ou falha na direção.

• Sempre substitua a bota CV e a graxaao instalar um novo semi-eixo.

• Verifique o flange da unidadequanto a desgaste ou danos.

• Execute o alinhamento das rodasapós a manutenção do eixo dianteiro.

• Se você não tiver certeza sobre alguma etapa, consulte um mecânico qualificado.

Dicas de instalação e erros comuns

O erro ao substituir um eixo externo do eixo dianteiro:

❌Errado:Tentativa de usar este eixo com cubos de travamento ou falha na verificação da compatibilidade do flange de acionamento.

✅Correto:

1. Verifique a compatibilidade do flange de acionamento– Este eixo funcionasomente com flanges de acionamento(43421-60030, 43421-60060), não com cubos de travamento automático ou manual.

2. Sempre substitua a bota CV e a graxa– Um eixo novo com uma proteção usada falhará prematuramente.

3. Verifique as estrias do flange de transmissão– As estrias do flange de transmissão desgastadas danificarão o novo semi-eixo.

4. Use ferramentas adequadas– Não martele o semi-eixo no lugar; isso danifica a junta homocinética e os rolamentos.

5. Execute o alinhamento das rodas– A geometria da direção deve ser redefinida após a manutenção do eixo dianteiro.

⚠️Lembrar:A instalação deste eixo em um veículo com cubos de travamento fará com que as estrias não engatem corretamente, resultando na perda da função 4WD.

Conteúdo do pacote

1 x eixo externo do eixo dianteiro (número da peça 43405-60100). Observação: confirme a compatibilidade com o modelo e configuração do seu veículo antes de comprar.

Serviço pós-venda e garantia

Este produto é coberto pela nossa garantia de qualidade. Se você tiver alguma dúvida ou problema em relação à montagem ou qualidade, entre em contato conosco e responderemos dentro de 24 horas.
